● Loại đầu vào đo: Dòng điện một chiều / Điện áp một chiều
● Loại đầu ra khác：Đầu ra analog / Rơle / RS-485
● Khai thác căn bậc hai (Đầu vào: điện áp, dòng điện)
● Tùy chọn Chức năng giao tiếp RS-485 có thể thực hiện chức năng hiệu chỉnh tuyến tính 10 điểm
● Cách ly tín hiệu, ngăn nhiễu, chức năng lọc : Cung cấp phép đo an toàn và ổn định
● Nguồn điện : AC 85 .. 253 V, 50 ... 60 Hz； Ngõ ra nguồn phụ(DC 18 ... 26 V / 50 mA ): Sử dụng cho bộ phát 2 dây & 3 dây
● Giao diện hoạt động tương tác, thân thiện với người dùng

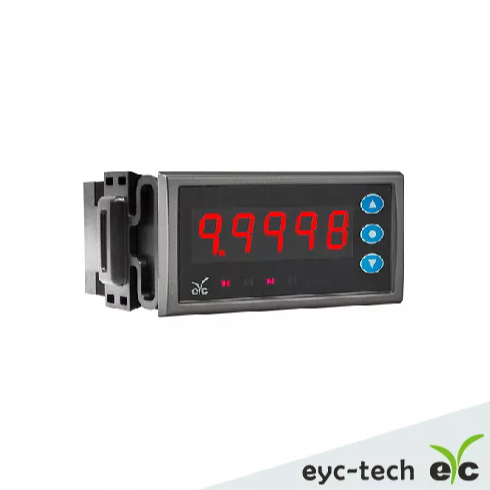

● Lắp đặt bảng điều khiển, bảng hiển thị đèn LED màu đỏ sáng cao, ký tự có chiều cao 14,1 mm, 5 chữ số, -9.9.9.9 ... +9.9.9.9.9, hiển thị 7 đoạn
● Có thể lập trình, độ an toàn & ổn định cao, vỏ chống cháy, vỏ chống ẩm
● Thiết kế cài đặt trình cắm để bảo trì dễ dàng
Màn hình
Hiển thị：5 chữ số(-9.9.9.9 ... +9.9.9.9.9)
Dấu thập phân：0 ... 4 vị trí, nút
Màn hình: Đèn LED màu đỏ nổi bật (Có thể điều chỉnh độ sáng), chiều cao chữ số 14,1 mm
Độ chính xác: 0,1%FS ± 1 kỹ thuật số
Thời gian lấy mẫu: 4 chu kỳ/giây
Phạm vi điều chỉnh thời gian đáp ứng：0,5 ... 60 giây
Chế độ cài đặt tham số: Nút
Đầu vào: Dòng điện: 0 ... 20 mA / 4 ... 20 mA, Điện áp: 0 ... 10 V / 2 ... 10 V / 0 ... 1 V / 0,2 ... 1 V / 1 ... 5 V
Đầu ra
tương tự：Dòng điện：0 ... 20 mA / 4 ... 20 mA / 20 ... 0 mA / 20 ... 4 mA, Điện áp： 0 ... 1 V / 0,2 ... 1 V / 0 ... 5 V / 1 ... 5 V / 0 ... 10 V / 2 ... 10 V / 1 ... 0 V / 1 ... 0,2 V / 5 ... 0 V / 5 ... 1 V / 10 ... 0 V / 10 ... 2 V
Điện trở tải tương tự ： Dòng điện：RL＜500 Ω；Điện áp≧10 KΩ
Độ phân giải đầu ra tương tự: 12 bit
Phát hiện lỗi tín hiệu: Có
Rơle
Độ trễ cảnh báo：Giá trị hiển thị hoặc 0 ... 100%
Độ trễ BẬT và TẮT: 0 ... 3600 giây
Phát hiện lỗi tín hiệu đầu ra: Có
Hướng tác động của rơle：Giới hạn trên：HI / AL； Giới hạn dưới：LO / AL
Công suất rơ le：Dòng điện tối đa：6 A, Điện áp tối đa：AC 277 V / DC 30 V, Công suất tối đa：1500 VA / 180 W
Giao tiếp
Phương thức giao tiếp & giao thức：RS-485 Modbus RTU, chủ hoặc nô lệ
RS-485 tốc độ truyền: 9600、19200、38400、57600、115200 bps
Môi trường hoạt động：-10 ... +60°C； 0 ... 95%RH(Không ngưng tụ)
Môi trường bảo quản：-25 ... + 60°C
Điện Nguồn điện / Điện áp： AC 85 ... 253 V / 50 ... 60 Hz
Nguồn phụ / Đầu ra：DC 18 ... 26 V / 50 mA
Độ bền điện áp cách điện：2 K Vac/1 phút
Loại bộ nhớ tham số: FLASH
Công suất tiêu tán ：5 W
Cách ly
Nguồn điện / Đầu vào tương tự / Đầu ra tương tự / Xếp hạng IP
bảo vệ RS-485: IP65 (Bảng điều khiển phía trước)
Bảo vệ điện：■ Bảo vệ phân cực ■ Quá điện áp
Chứng nhận
Chứng nhận: CE
Vật liệu
Vỏ bọc：Lớp chống cháy ABS (UL94V-0)
Kích thước (CxWxD): 48x96x94,45 mm
Kích thước cắt ra：42,5x90,5 mm(+1 mm)
Trọng lượng: Khoảng 230 g
Ứng dụng:
Công nghiệp / Nông nghiệp / Đồ gốm & Thủy tinh / Công nghiệp hóa chất / Giao thông vận tải / Công nghệ / Năng lượng / Thân thiện với môi trường / Dầu khí / Hệ thống tuần hoàn nước / Hàng hải / Tự động hóa nhà máy / Kim loại & Thép / Xi măng / Bột giấy & Giấy / Dược phẩm / Thực phẩm và đồ uống
