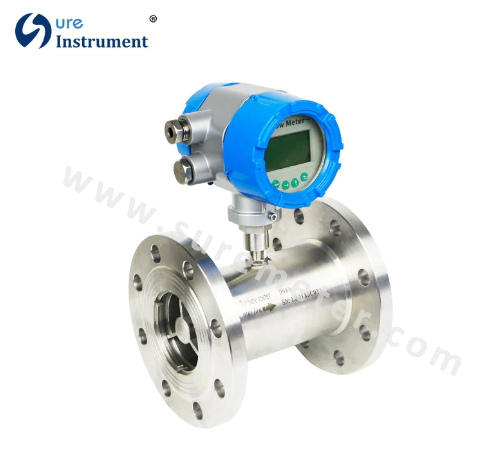

LWGY-Liquid Turbine Flow Meter

Xuất xứ: Thiên Tân, Trung Quốc

Tên thương hiệu: Nhạc cụ chắc chắn

Độ chính xác: ±1,0%; ±0,5%

Nhiệt độ hoạt động. : -20 - +60 ^o C

Nhiệt độ chất lỏng : -20 - ^150oC

Vật liệu cơ thể: SS304; SS316

Tín hiệu ra: 4-20mA, Xung

Đầu tiên, chất lỏng đi vào đồng hồ sẽ đi qua một bộ nắn dòng chảy đầu vào để giảm dạng dòng chảy hỗn loạn của nó. Sau đó, chất lỏng đi qua tuabin, làm cho tuabin quay với tốc độ tỷ lệ thuận với vận tốc chất lỏng. Khi mỗi cánh tua-bin đi qua từ trường do bộ thu từ tính của đồng hồ tạo ra, một xung điện áp xoay chiều được tạo ra. Các xung này cung cấp tần số đầu ra tỷ lệ với lưu lượng thể tích.

Đồng hồ đo lưu lượng tuabin lỏng trong sê-ri LWGY được thiết kế đặc biệt để sử dụng trong nước, dầu diesel, xăng và các hệ thống đo lường và kiểm soát chất lỏng khác. Chúng hoạt động theo nguyên lý tuabin, tức là tốc độ quay của một cánh quạt trong dòng chất lỏng được đo và chuyển thành dạng xung hoặc tín hiệu 4-20mA

Dữ liệu kỹ thuật
-Đầu ra: Xung; 4-20mA
-Độ chính xác: ±1,0 tỷ lệ; ±0,5% tỷ lệ -Nhiệt
độ hoạt động: -2O..,+6O℃
-Nhiệt độ chất lỏng: -2O...+ 15O℃
-Vật liệu thân máy: SS304; SS316
-Vật liệu cánh quạt: 2Cr13;CD4MCu
-Vật liệu vòng bi: Cacbua vonfram
