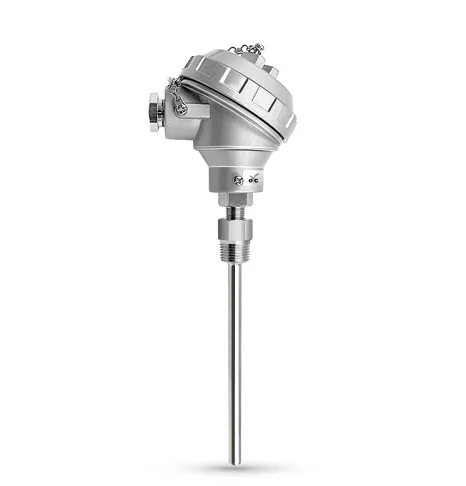

MODEL: RTD/TC

MODEL: RTD/TC

Cặp nhiệt điện, điện trở nhiệt, cảm biến nhiệt độ. Thông số kỹ thuật và kích thước có thể được tùy chỉnh theo các nhu cầu khác nhau. Vui lòng liên hệ trực tiếp với chúng tôi.

Giới thiệu sản phẩm

Cặp nhiệt điện (T/C): Cặp nhiệt điện bao gồm hai dây, mỗi dây được làm bằng một vật liệu kim loại khác nhau và được hàn với nhau ở hai đầu. Khi điểm hàn này (Ｍđiểm kết nối đo lường) được làm nóng, sẽ xảy ra chuyển động dòng nhiệt, bằng với chênh lệch nhiệt độ giữa điểm hàn và đầu kia (Điểm kết nối) ở cùng nhiệt độ.
Do đó, nhiệt độ của tiếp điểm tham chiếu được duy trì ở một giá trị cố định hoặc sử dụng ampe kế bù tự động để đo lực và chuyển động của dòng nhiệt, có thể đo được nhiệt độ của tiếp điểm đo. Chuyển động dòng nhiệt của cặp nhiệt điện không liên quan gì đến kích thước hoặc chiều dài của đường kính dây. Nhưng nó liên quan đến thông số kỹ thuật của dây dẫn. Cặp nhiệt điện thường được đặt trong thân của mối nối và được bịt kín trong một ống bảo vệ, ống này đối diện với khối đầu cực và phần đính kèm lớp phủ.

Điện trở bạch kim RTD：Nhiệt độ có thể được đo bằng điện trở của dây kim loại nguyên chất và điện trở sẽ tăng theo tỷ lệ cố định khi nhiệt độ tăng. Bằng cách sử dụng các đặc tính của hệ số nhiệt độ này, nhiệt độ có thể được biết từ sự thay đổi của điện trở. Nhiệt kế điện trở được làm bằng bạch kim, niken, đồng, v.v., và bạch kim tốt hơn các vật liệu kim loại khác về tính ổn định và khả năng tái tạo. Do đó, nó được sử dụng phổ biến nhất cho việc này. Nó được quấn bởi một dây bạch kim nguyên chất quấn quanh một tấm mica dài, được phủ một tấm mica bảo vệ và kết hợp với một tấm thép chống rỉ mỏng hoặc vật liệu khác. Một số thành phần được quấn bằng dây điện trở xung quanh cấu trúc lõi bằng thủy tinh hoặc mica, sau đó tổ hợp này được bịt kín trong ống thủy tinh hoặc gốm cứng.

Cặp nhiệt điện, khả năng chịu nhiệt, cảm biến nhiệt độ, thông số kỹ thuật và kích cỡ có thể được tùy chỉnh theo các nhu cầu khác nhau, vui lòng liên hệ trực tiếp với chúng tôi.

Thông số kỹ thuật của cặp nhiệt điện TC：

1. Loại cặp nhiệt điện và nhiệt độ hoạt động：

loại cặp nhiệt điện	Đường kính dây		Giới hạn nhiệt độ hoạt động		Đường kính ngoài X đường kính trong của ống bảo vệ (Đơn vị：Ø mm)
loại cặp nhiệt điện	Đánh dấu	Đường kính ngoài (mm)	Giới hạn thường được sử dụng	Giới hạn sử dụng quá nhiệt	Ống bảo vệ kim loại	Ống bảo vệ phi kim loại
B(Platinium Rhodium 30%，Platinum6%)	L	0,5	1500°C	1700°C		6.8/10/13/15/17
R(Bạch kim Rhodium13%-Bạch kim)	L	0,5	1400°C	1600°C		6.8/10/13/15/17
R(Bạch kim Rhodium10%-Bạch kim)	L	0,5	1400°C	1600°C		6.8/10/13/15/17
K+Niken 90%+Crom 10% - Niken 90%+Mangan 2%+Nhôm 2%	Đ.	3.2	1000°C	1200°C	≥ 15	13/10/15/17
	C	2.3	900°C	1100°C	≥ 12,7	13/10/15/17
	b	1.6	850°C	1050°C	≥ 9,5	13/10/15/17
	MỘT	1.0	750°C	950°C	≥ 6,3	13/10/15/17
	h	0,65	650°C	850°C	≥ 5	13/10/15/17
E+Niken 90%+Crom 10% -Đồng 55% + Niken 45%	b	1.6	550°C	650°C	≥ 9,5	13/10/15/17
	MỘT	1.0	500°C	550°C	≥ 6,3	13/10/15/17
	h	0,65	450°C	500°C	≥ 5	13/10/15/17
	t	0,32	300°C	400°C	≥ 5	13/10/15/17
J+Sắt có độ tinh khiết cao -Đồng 55% + Niken 45%	C	2.3	550°C	750°C	≥ 12,7	13/10/15/17
	b	1.6	500°C	650°C	≥ 9,5	13/10/15/17
	MỘT	1.0	450°C	550°C	≥ 6,3	13/10/15/17
	h	0,65	400°C	500°C	≥ 5	13/10/15/17
T + Đồng có độ tinh khiết cao -Đồng 55% + Niken 45%	b	1.6	300°C	350°C	≥ 9,5
	MỘT	1.0	250°C	300°C	≥ 6,3
	h	0,65	200°C	250°C	≥ 5
	t	0,32	200°C	250°C	≥ 5

Bảng thông số kỹ thuật RTD：

Điện trở đo nhiệt độ bạch kim Bảng so sánh giá trị trở kháng nhiệt độ Pt100

Pt100 Ω(DIN 43760 & JIS-1606) Giá trị điện trở Đơn vị：Ω

°C	°F	0	-10	-20	-30	-40	-50	-60	-70	-80	-90	-100
-100	-148	60,25	59.19	52.11	48.00	43,87	39,71	35,53	31.32	27.08	22,80	18,49
0	32	100.00	96.09	92,16	88.22	84,27	80.31	76.33	72.33	68.33	64.30	60,25
°C	°F	0	10	20	30	40	50	60	70	80	90	100
0	32	100.00	103,90	107,79	111.67	115,54	119,40	123,24	127.07	130,89	134,70	138,50
100	212	138,50	142,29	146.06	149,82	153,58	157.31	161.04	164,76	168.46	172.16	175,84
200	392	175,84	179.51	183.17	186.82	190,45	194.07	197,69	201.29	204.88	208,45	212.02
300	572	212.02	215.57	219.12	222,65	226.17	229,67	233.17	236,65	240.13	243.59	247.04
400	752	247.04	250,48	253,90	257.32	260,72	264.11	267.49	270.86	274.22	277.56	280,90
500	932	280,90	284.22	287.53	290.83	294.11	297.39	300,65	303.91	307.15	310.38	313.59
600	1112	313.59	316.80	319,99	323.18	326,35	329.51	332,66	335,79	338.92	342.03	345.13
700	1292	345.13	348.22	351.30	354.37	357.42	360.47	363,50	366.52	369.53	372.52	375.51
800	1472	375.51	378.48	381,45	384.40	387.34	390.26	-	-	-	-	-

Bảng so sánh biến thiên nhiệt độ cho phép:

Sự chỉ rõ	JISC 1606-89		DIN 43760-79		IEC PUB.751-83
Loại (Tỷ lệ điện trở)	Mức độ	Biến thể cho phép (° C)	Mức độ	Biến thể cho phép (° C)	Mức độ	Biến thể cho phép (° C)
Pt100Ω _ (R100 / R0=1,3850)	MỘT	±(0,15+0,002\|t\|)	MỘT	±(0,15+0,002\|t\|)	MỘT	±(0,15+0,002\|t\|)
Pt100Ω _ (R100 / R0=1,3850)	b	±(0,3+0,005\|t\|)	b	±(0,3+0,005\|t\|)	b	±(0,3+0,005\|t\|)
JIS C1604 JPt100 Ω (R100 / R0=1,3916)	0,15	±(0,15+0,002\|t\|)
JIS C1604 JPt100 Ω (R100 / R0=1,3916)	0,5	±(0,3+0,005\|t\|)
